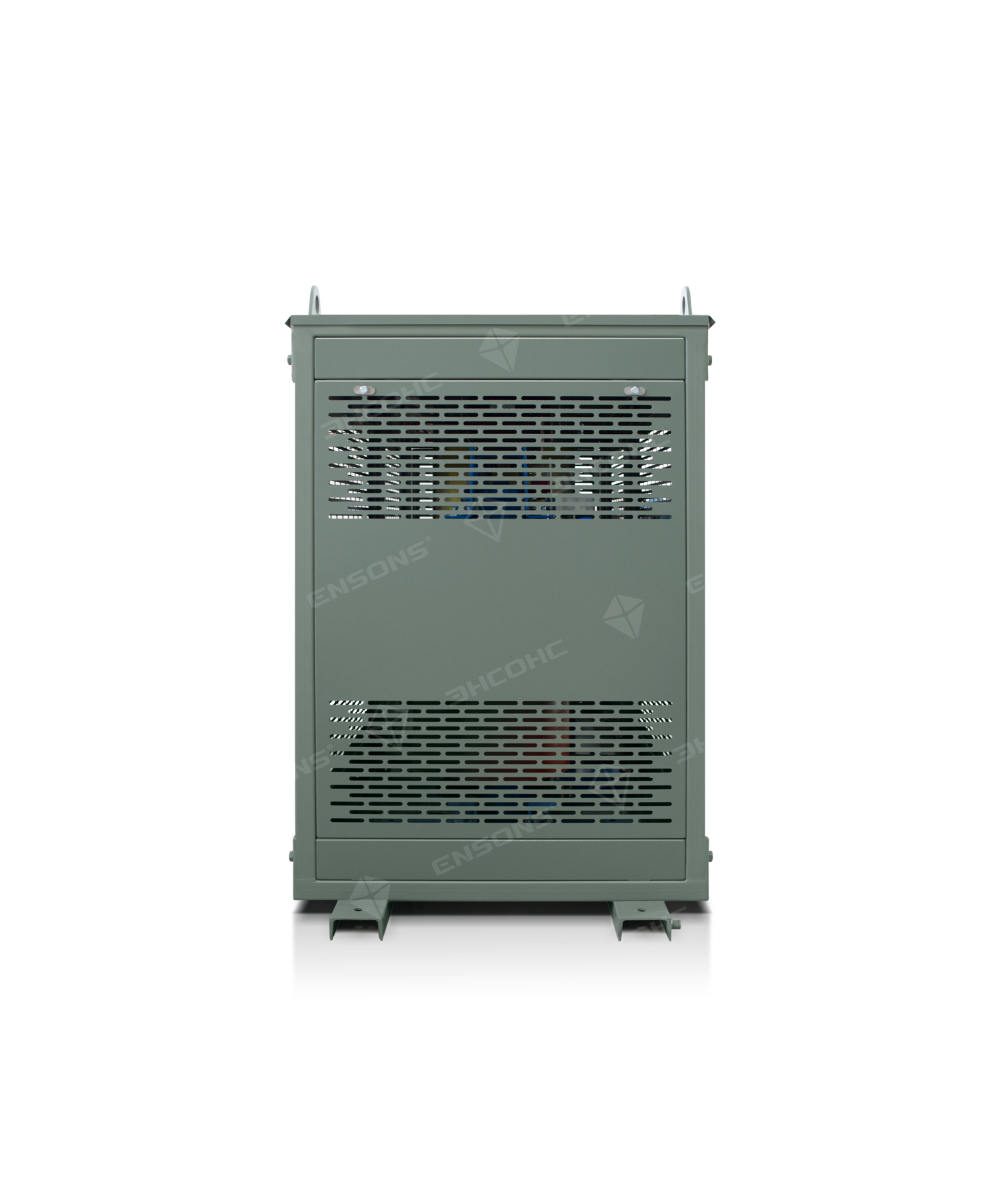

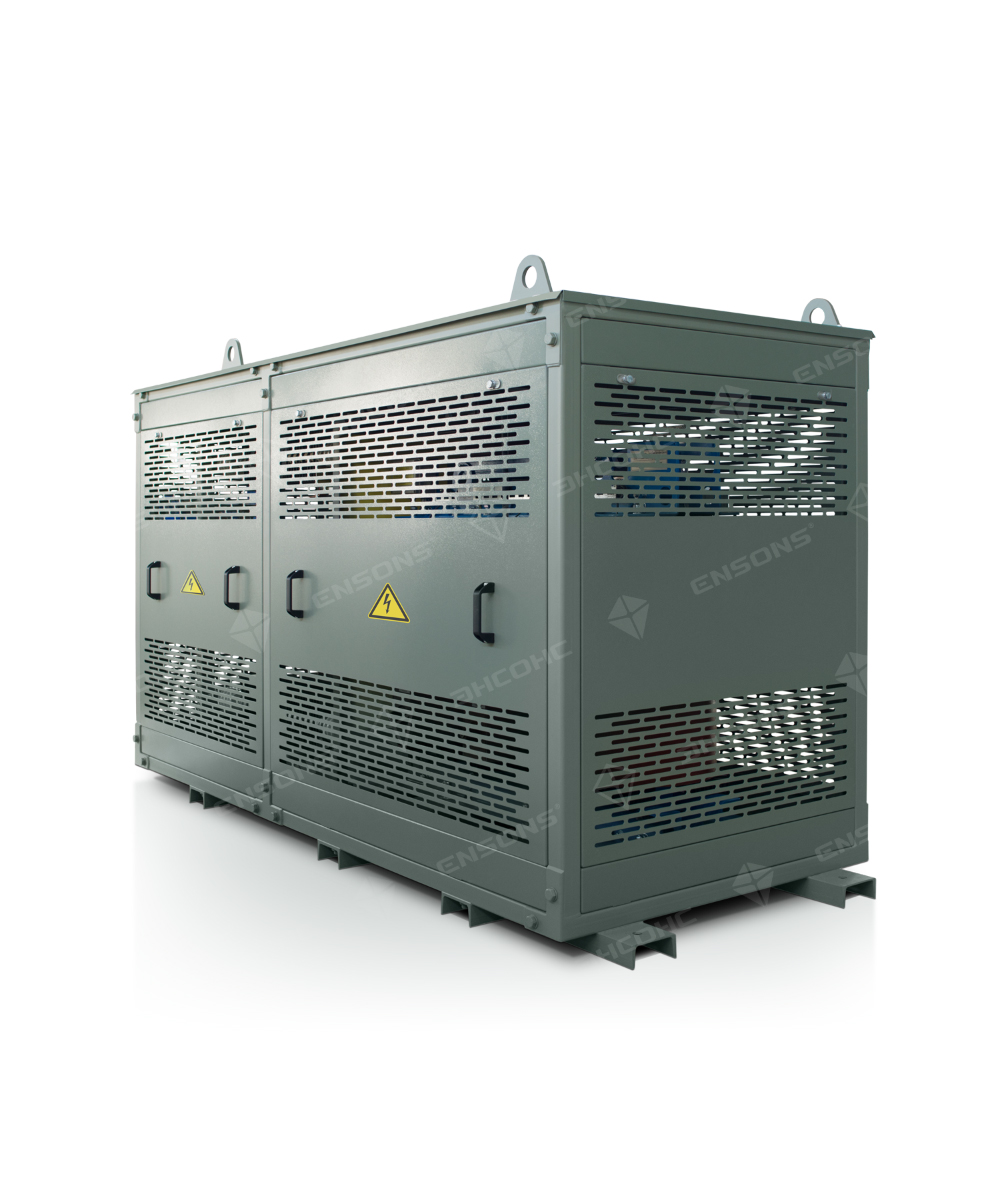

Резисторы заземления нейтрали от 0.5 до 35 кВ
Предназначены для заземления нейтрали сетей 6-35 кВ с целью ограничения перенапряжения при однофазных дуговых замыканиях, устранения феррорезонансных явлений и обеспечения селективной работы релейной защиты.
Основные параметры:
Номинальное напряжение: 0.5, 6, 10, 15, 20, 35 кВ;
Номинальный ток: от 5 до 2000 А;
Номинальное сопротивление: от 0,1 до 8000 Ом;
Длительность нагрузки: от 5 сек. до 24 часов;
Климатическое исполнение: У, УХЛ, ХЛ, Т;
Категория размещения: 1, 2, 3;
Срок эксплуатации - 30 лет;
Гарантийный срок - 3 года.
Класс напряжения 6 кВ | Характеристики
| Номинальный ток | Мощность, кВА | Номинальное сопротивление, Ом | Допустимое время протекания номинального тока, с |
| 1.7 А | 6 | 2 000 | 5(10) |
| 2 А | 7 | 1 700.0 | 5(10) |
| 3.5 А | 12 | 1 000.0 | 5(10) |
| 5 А | 18 | 700.0 | 5(10) |
| 7 А | 25 | 500.0 | 5(10) |
| 11.5 А | 40 | 300.0 | 5(10) |
| 40 А | 146 | 91.0 | 5(10) |
| 80 А | 275 | 43.0 | 5(10) |
| 100 А | 350 | 35.0 | max |
| 200 А | 720 | 18.0 | max |
| 300 А | 990 | 11.0 | max |
| 400 А | 1 280 | 8.0 | max |
| 500 А | 1 750 | 7.0 | max |
| 600 А | 2 160 | 6.0 | max |
Класс напряжения 10 кВ | Характеристики
| Номинальный ток | Мощность, кВА | Номинальное сопротивление, Ом | Допустимое время протекания номинального тока, с |
| 2 А | 12 | 3 000.0 | max |
| 5.8 А | 34 | 1 000.0 | max |
| 7 А | 39 | 800.0 | max |
| 11.5 А | 66 | 500.0 | max |
| 40 А | 240 | 150.0 | 5(10) |
| 80 А | 467 | 73.0 | 5(10) |
| 100 А | 580 | 58.0 | 5(10) |
| 200 А | 1 160 | 29.0 | 5(10) |
| 400 А | 2 304 | 14.4 | 5(10) |
| 500 А | 2 250 | 9.0 | 5(10) |
| 700 А | 3 920 | 8.0 | 5(10) |
| 1 000 А | 6 000 | 6.0 | 5(10) |
Класс напряжения 20 кВ | Характеристики
| Номинальный ток | Мощность, кВА | Номинальное сопротивление, Ом | Допустимое время протекания номинального тока, с |
| 100 А | 1 150 | 115.0 | 5(10) |
| 200 А | 2 320 | 58.0 | 5(10) |
| 500 А | 5 750 | 23.0 | 5(10) |
| 700 А | 8 085 | 16.5 | 5(10) |
| 1 000 А | 11 500 | 11.5 | 5(10) |
Класс напряжения 20 кВ | Характеристики
| Номинальный ток | Мощность, кВА | Номинальное сопротивление, Ом | Допустимое время протекания номинального тока, с |
| 2.5 А | 80 | 8 000.0 | max |
| 5 А | 100 | 4 000.0 | max |
| 6.7 А | 135 | 3 000.0 | max |
| 10 А | 200 | 2 000.0 | max |
| 20 А | 400 | 1 000.0 | max |
| 100 А | 2 000 | 200.0 | 5(10) |
| 200 А | 4 000 | 100.0 | 5(10) |
| 400 А | 8 000 | 50.0 | 5(10) |
| 700 А | 14 210 | 29.0 | 5(10) |
| 1 000 А | 20 000 | 20.0 | 5(10) |
| 2 000 А | 40 000 | 10.0 | 5(10) |

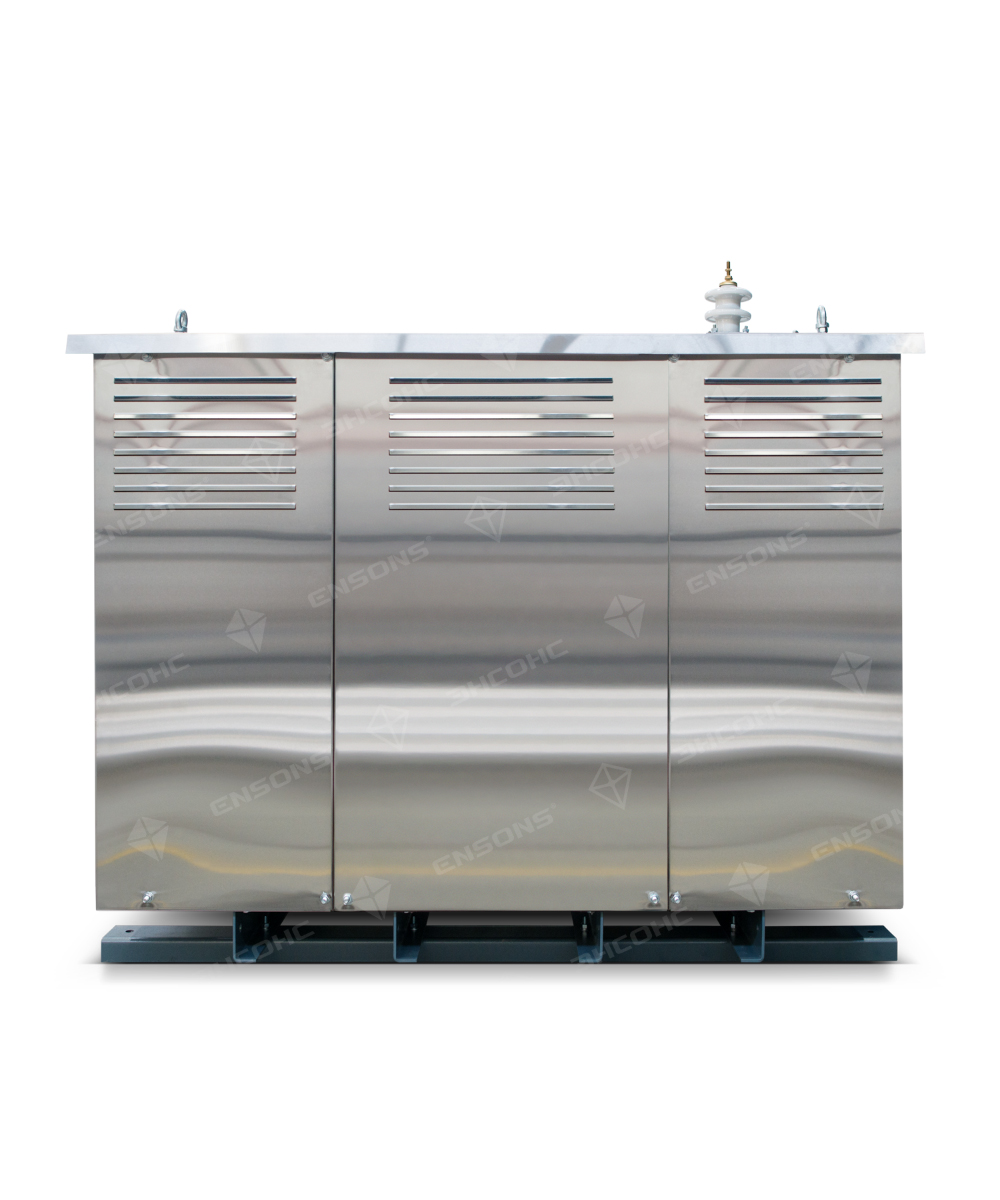

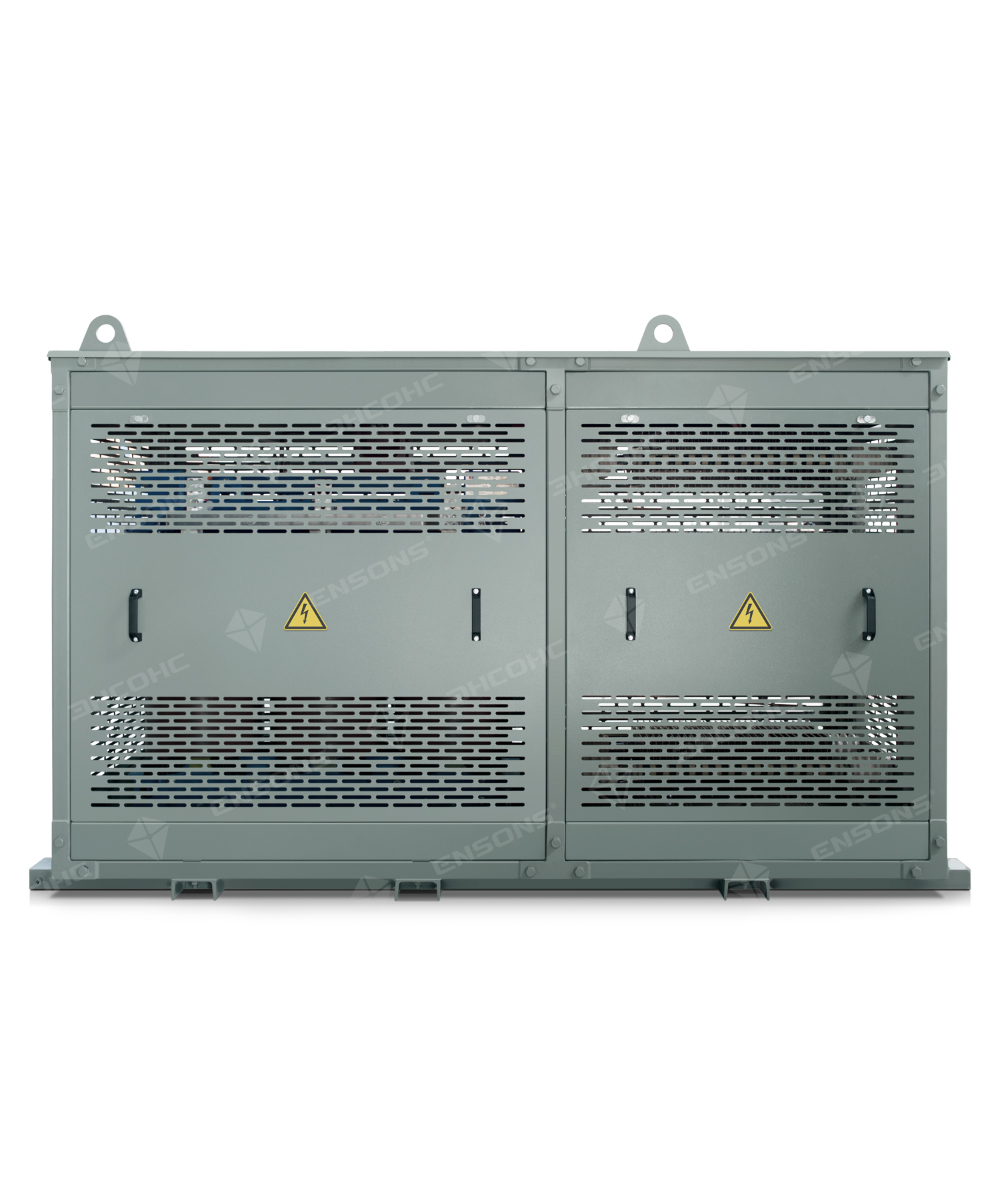

Устройство резистивного заземления нейтрали от 6 до 35 кВ
Назначение
Предназначены для заземления нейтрали сетей 6-35 кВ с целью ограничения перенапряжения при однофазных дуговых замыканиях, устранения феррорезонансных явлений и обеспечения селективной работы релейной защиты.
Устройство УРЗН комбинирует в своем корпусе:
1. Сухой или масляный фильтр нулевой последовательности (ФМЗО / ФСЗО)
2. Резистор заземления нейтрали РЗН
Основные параметры:
Номинальное напряжение: 6, 10, 15, 20, 35 кВ;
Номинальный ток: от 5 до 2000 А;
Номинальное сопротивление: от 0,1 до 8000 Ом;
Длительность нагрузки: от 5 сек. до 24 часов;
Климатическое исполнение: У, УХЛ, ХЛ, Т;
Категория размещения: 1, 2, 3;
Срок эксплуатации - 30 лет;
Гарантийный срок - 3 года.
Класс напряжения 6 кВ | Характеристики
| Номинальный ток | Мощность, кВА | Номинальное сопротивление, Ом | Допустимое время протекания номинального тока, с |
| 1.7 А | 6 | 2 000 | 5(10) |
| 2 А | 7 | 1 700.0 | 5(10) |
| 3.5 А | 12 | 1 000.0 | 5(10) |
| 5 А | 18 | 700.0 | 5(10) |
| 7 А | 25 | 500.0 | 5(10) |
| 11.5 А | 40 | 300.0 | 5(10) |
| 40 А | 146 | 91.0 | 5(10) |
| 80 А | 275 | 43.0 | 5(10) |
| 100 А | 350 | 35.0 | max |
| 200 А | 720 | 18.0 | max |
| 300 А | 990 | 11.0 | max |
| 400 А | 1 280 | 8.0 | max |
| 500 А | 1 750 | 7.0 | max |
| 600 А | 2 160 | 6.0 | max |
Класс напряжения 10 кВ | Характеристики
| Номинальный ток | Мощность, кВА | Номинальное сопротивление, Ом | Допустимое время протекания номинального тока, с |
| 2 А | 12 | 3 000.0 | max |
| 5.8 А | 34 | 1 000.0 | max |
| 7 А | 39 | 800.0 | max |
| 11.5 А | 66 | 500.0 | max |
| 40 А | 240 | 150.0 | 5(10) |
| 80 А | 467 | 73.0 | 5(10) |
| 100 А | 580 | 58.0 | 5(10) |
| 200 А | 1 160 | 29.0 | 5(10) |
| 400 А | 2 304 | 14.4 | 5(10) |
| 500 А | 2 250 | 9.0 | 5(10) |
| 700 А | 3 920 | 8.0 | 5(10) |
| 1 000 А | 6 000 | 6.0 | 5(10) |
Класс напряжения 20 кВ | Характеристики
| Номинальный ток | Мощность, кВА | Номинальное сопротивление, Ом | Допустимое время протекания номинального тока, с |
| 100 А | 1 150 | 115.0 | 5(10) |
| 200 А | 2 320 | 58.0 | 5(10) |
| 500 А | 5 750 | 23.0 | 5(10) |
| 700 А | 8 085 | 16.5 | 5(10) |
| 1 000 А | 11 500 | 11.5 | 5(10) |
Класс напряжения 35 кВ | Характеристики
| Номинальный ток | Мощность, кВА | Номинальное сопротивление, Ом | Допустимое время протекания номинального тока, с |
| 2.5 А | 80 | 8 000.0 | max |
| 5 А | 100 | 4 000.0 | max |
| 6.7 А | 135 | 3 000.0 | max |
| 10 А | 200 | 2 000.0 | max |
| 20 А | 400 | 1 000.0 | max |
| 100 А | 2 000 | 200.0 | 5(10) |
| 200 А | 4 000 | 100.0 | 5(10) |
| 400 А | 8 000 | 50.0 | 5(10) |
| 700 А | 14 210 | 29.0 | 5(10) |
| 1 000 А | 20 000 | 20.0 | 5(10) |
| 2 000 А | 40 000 | 10.0 | 5(10) |
Резисторы заземления нейтрали серии MVR3
Резисторы заземления нейтрали до 10 кВНазначение
Резисторы серии MVR3 предназначены для соединения с «землей» нейтральной точки обмоток силовых трансформаторов в сетях с линейным рабочим напряжением до 10 кВ для ограничения перенапряжений при однофазных замыканиях на землю и обеспечения селективной и надежной работы релейных защит от однофазных замыканиях на землю.
Конструкция
Конструктивно резисторы выполнены в виде самонесущего шкафа из оцинкованной стали со степенью защиты не ниже IP23, для установки на открытом воздухе в соответствии с категорией размещения УХЛ1 (У3 по запросу)
Резистивные элементы – стальные пластины, объединенные в блоки. Блоки резистивных элементов установлены на опорных фарфоровых изоляторах. Конструкция обеспечивает простой демонтаж каждого резистивного блока для обслуживания.
Охлаждение – естественное воздушное. Забор воздуха снизу через решетку в основании шкафа. Выброс нагретого воздуха - через верхние боковые решетки.
Доступ в центральный отсек возможен с двух сторон, закрытых съемными панелями. Ввод нейтрали – сверху, к вводному проходному изолятору. Силовое заземление – к медному шинному выводу в основании резистора. Подключение заземления корпуса - к болту на основании резистора.
Техническое обслуживание
Резисторы серии MVR3 не требуют специального технического обслуживания и применения специальных инструментов в процессе всего периода эксплуатации
Гарантийный срок эксплуатации – 60 месяцев со дня ввода в эксплуатацию, но не более 62 месяцев с момента поставки оборудования.
Резистор MVR3.01-10-66-25
Обозначение резистораMVR3.01 – серия и проект резистора
10 – номинальное напряжение сети, кВ
66 – количество силовых элементов в резисторе
25 – номинальное напряжение, Ом
Общие технические характеристики
|
ХАРАКТЕРИСТИКА |
ЗНАЧЕНИЕ |
|
Номинальное напряжение сети |
10 кВ ± 10% (50Гц) |
|
Испытательное напряжение |
42 кВ-50Гц- 1 мин. (ГОСТ 1516) |
|
Вес, не более |
200 кг |
|
Степень защиты по ГОСТ 14254-96 |
IP23 |
|
Категория размещения по ГОСТ 15150-69 |
УХЛ1 (У3 по запросу) |
|
Высота над уровнем моря, не более |
1000 м |
|
Место установки |
На ровное бетонное или стальное основание |
|
Условия эксплуатации |
Промышленная среда без содержания коррозионных или химически активных веществ и газов. |
Режим работы
|
Номинальное сопротивление резистора |
25 Ом (±5%) |
|
|
Напряжение сети |
10,0 кВ |
12,0 кВ |
|
Допустимое время включения |
до 15 сек. |
до 10 сек. |
|
Ток включения |
231 А |
278 А |
|
Пиковая мощность |
1333 кВт |
1920 кВт |

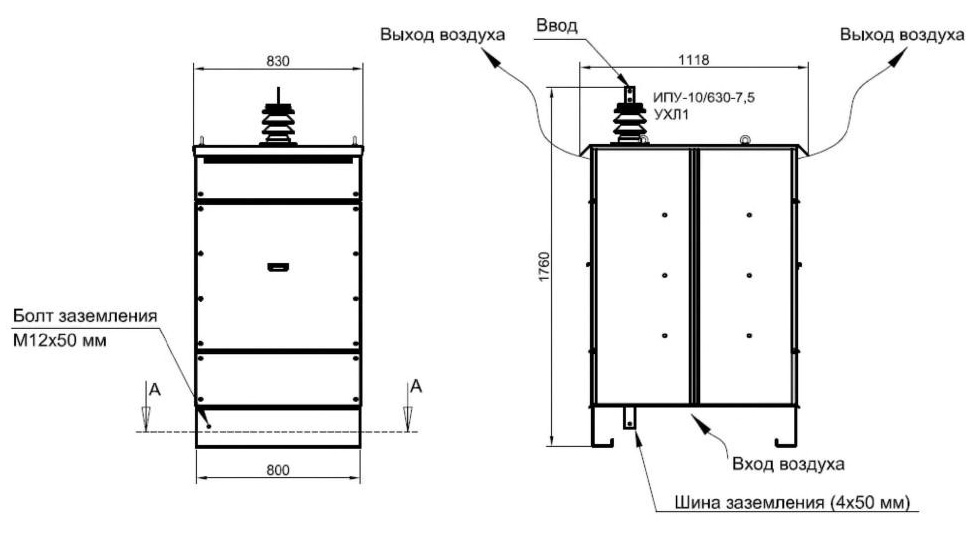

Габаритные и присоединительные размеры
Резистор MVR3.00-10-30-50
Обозначение резистораMVR3.00 – серия и проект резистора
10 – номинальное напряжение сети, кВ
30 – количество силовых элементов в резисторе
50 – номинальное напряжение, Ом
Общие технические характеристики
|
ХАРАКТЕРИСТИКА |
ЗНАЧЕНИЕ |
|
Номинальное напряжение сети |
10 кВ ± 10% (50Гц) |
|
Испытательное напряжение |
42 кВ-50Гц- 1 мин. (ГОСТ 1516) |
|
Вес, не более |
200 кг |
|
Степень защиты по ГОСТ 14254-96 |
IP23 |
|
Категория размещения по ГОСТ 15150-69 |
УХЛ1 (У3 по запросу) |
|
Высота над уровнем моря, не более |
1000 м |
|
Место установки |
На ровное бетонное или стальное основание |
|
Условия эксплуатации |
Промышленная среда без содержания коррозионных или химически активных веществ и газов. |
Режим работы
|
Номинальное сопротивление резистора |
50 Ом (±5%) |
|
Номинальное напряжение сети |
10,5 кВ |
|
Допустимое время включения |
до 6 сек. |
|
Максимальное напряжение сети |
12 кВ |

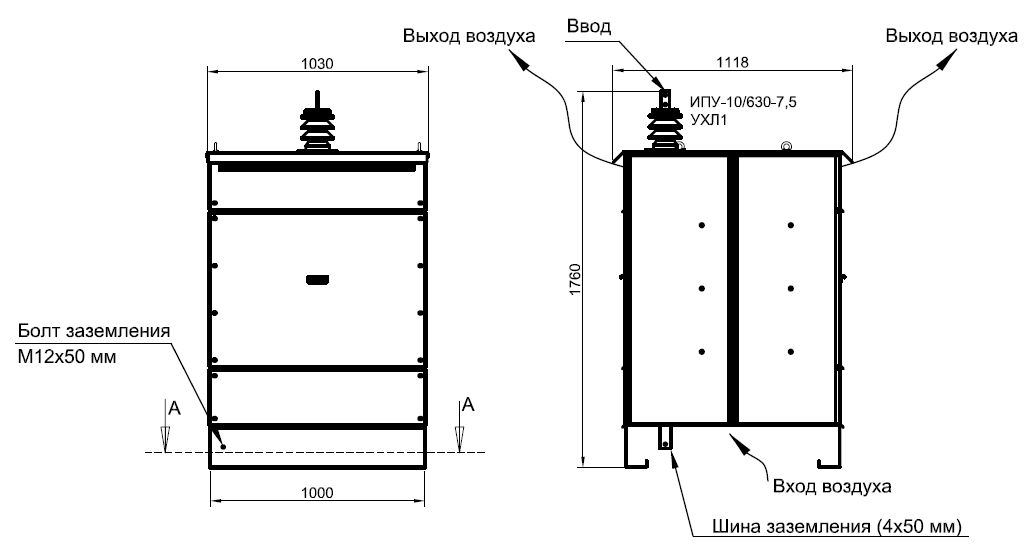

Габаритные и присоединительные размеры
Резистор MVR3.00-10-24-100
Обозначение резистораMVR3.00 – серия и проект резистора
10 – номинальное напряжение сети, кВ
24 – количество силовых элементов в резисторе
100 – номинальное напряжение, Ом
Общие технические характеристики
|
ХАРАКТЕРИСТИКА |
ЗНАЧЕНИЕ |
|
Номинальное напряжение сети |
10 кВ ± 10% (50Гц) |
|
Испытательное напряжение |
42 кВ-50Гц- 1 мин. (ГОСТ 1516) |
|
Вес, не более |
400 кг |
|
Степень защиты по ГОСТ 14254-96 |
IP23 |
|
Категория размещения по ГОСТ 15150-69 |
УХЛ1 (У3 по запросу) |
|
Высота над уровнем моря, не более |
1000 м |
|
Место установки |
На ровное бетонное или стальное основание |
|
Условия эксплуатации |
Промышленная среда без содержания коррозионных или химически активных веществ и газов. |
Режим работы
|
Номинальное сопротивление резистора |
100 Ом (±5%) |
|
|
Напряжение сети |
10,5 кВ |
12,0 кВ |
|
Допустимое время включения |
до 20 сек. |
до 15 сек. |
|
Ток включения |
61 А |
70 А |

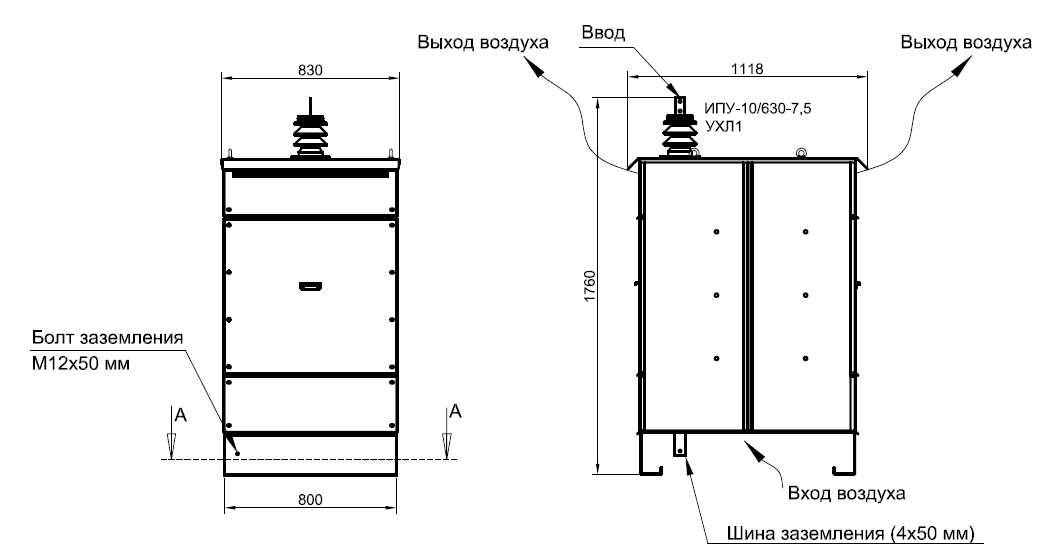

Габаритные и присоединительные размеры
