Кабельные муфты

ООО «Энергетический Торговый Дом» является диллером закрытого акционерного общества «Подольский завод электромонтажных изделий» (ЗАО «ПЗЭМИ»), являющегося одним из крупнейших Российских производителей кабельной арматуры на основе технологии термоусадки, представлено на рынке арматурой на напряжение до 35 кВ для кабелей с бумажной и пластмассовой изоляцией, в том числе и из сшитого полиэтилена.

ЗАО «ПЗЭМИ» долгие годы работает с ОАО «Всероссийский научно-исследовательский институт кабельной промышленности» по вопросам разработки и испытания кабельной арматуры на напряжение до 35 кВ, и многие изделия являются результатом объединения усилий завода и института.

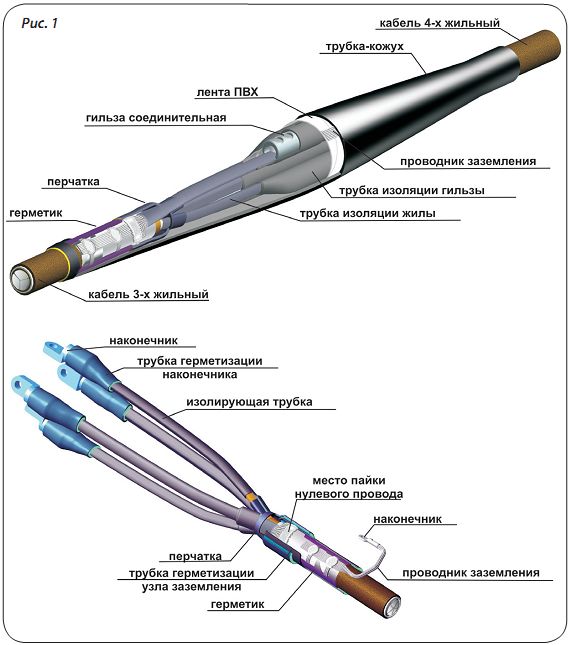

А. ЗАО «ПЗЭМИ» много лет сотрудничает с МКС филиал ОАО «МОЭСК», и целый ряд изделий завода впервые были опробованы в Москве. Так в 1997 году разработаны и запущены в производство «Муфты соединительные и концевые на напряжение 1 кВ на основе термоусаживаемых изделий», предназначенные для соединения и оконцевания кабелей с пропитанной бумажной изоляцией с числом жил 3 и 4 на напряжение до 1 кВ включительно, частоты 50 Гц ТУ 3599-002-04001953-97. Одним из типов является муфта марки 4Стп-МКС-В и 4КВНтп-МКС-В (Рис. 1).

Это соединительная (концевая) муфта на основе термоусаживаемых изделий с соединительными гильзами (наконечниками), с контактными винтами со срывающимися головками при затяжке, для трехжильных кабелей с использованием оболочки в качестве нулевого провода (4-й жилы).

Муфта универсальная ремонтная предназначена для соединения (оконцевания) 3-х и 4-х жильных кабелей в самых различных вариантах.

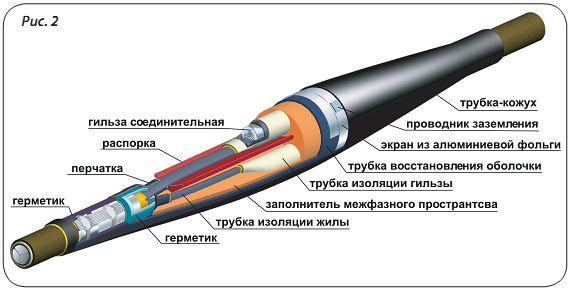

Следующая разработка, выпуска 1998 г., «Муфты соединительные и концевые внутренней установки на напряжение 6, 10 кВ на основе термоусаживаемых изделий», ТУ 3599-003-04001953-98, предназначенные для соединения и оконцевания (внутренней установки) кабелей силовых с пропитанной бумажной изоляцией на напряжение 10 кВ частоты 50 Гц (Рис.2)

Данная марка муфты выпускается в виде нескольких модификаций, что подробно описано в статье [1].

В 2000 г. приступили к выпуску изделий:

1. «Муфты соединительные переходные на напряжение 10 кВ на основе термоусаживаемых изделий», ТУ 3599-008-04001953-2000, предназначенные для соединения кабелей с бумажной изоляцией с одножильными и трехжильными кабелями с пластмассовой изоляцией на напряжение 10 кВ частоты 50 Гц (Рис.3).

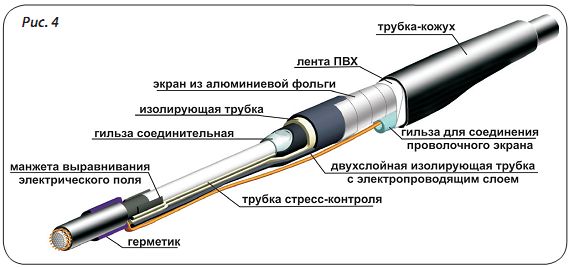

2. «Муфты соединительные и концевые для кабелей с пластмассовой изоляцией на напряжение 10 кВ», ТУ 3599-009-04001953-00, предназначенные для соединения и оконцевания одножильных и трехжильных кабелей с пластмассовой изоляцией на напряжение 10 кВ частоты 50 Гц (Рис.4).

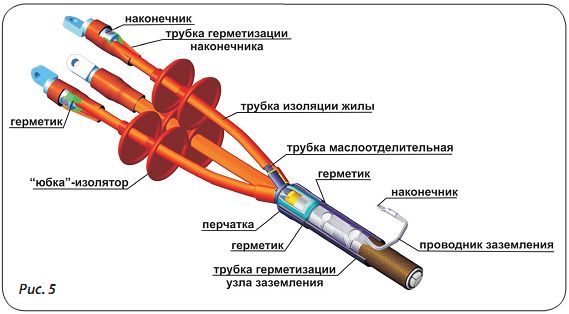

3. «Муфты концевые наружной установки для кабелей с бумажной изоляцией на напряжение 6, 10 кВ», ТУ 3599-010-04001953-00, предназначенные для оконцевания (наружной установки) кабелей с пропитанной бумажной изоляцией на напряжение до 10 кВ включительно частоты 50 Гц (Рис.5).

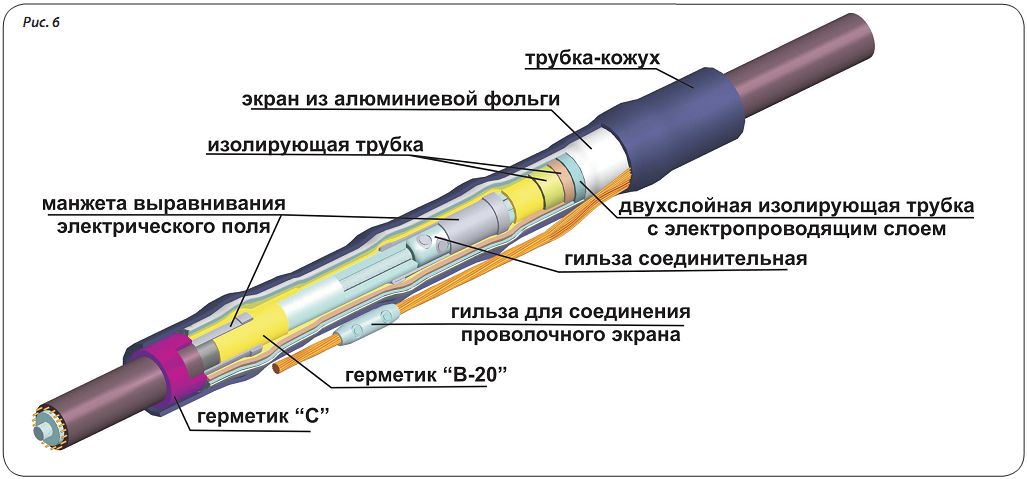

В 2006 г. внедрены в производство «Муфты соединительные и концевые для кабелей на напряжение 20 и 35 кВ», ТУ 3599-018-04001953-2006. Это соединительные и концевые (внутренней и наружной установки) муфты для кабелей на номинальное переменное напряжение на 20 и 35 кВ частоты 50 Гц (Рис.6). Муфты для кабелей с пластмассовой изоляцией  на напряжение 20 кВ частоты 50 Гц применяются в электрических сетях с заземленной нейтралью. Муфты для кабелей с бумажной пропитанной и пластмассовой изоляцией на напряжение 35 кВ частоты 50 Гц применяются в электрических сетях с заземленной и изолированной нейтралью.

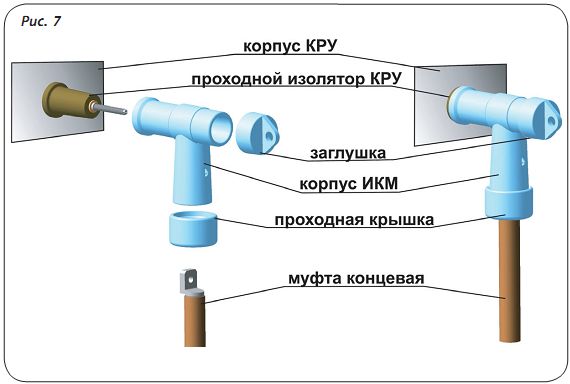

В 2007 году освоили выпуск «Изоляторов концевых кабельных муфт для силовых кабелей (адаптеры) с пластмассовой изоляцией на напряжение 10 кВ», ТУ 3599-019-04001953-2007. Изоляторы предназначены для изолирования контактных соединений наконечников концевых муфт силовых кабелей с проходными изоляторами комплексных распределительных устройств, в дальнейшем именуемые КРУ, устанавливаемых внутри помещений. Изоляторы предназначены для установки в энергосистемах с изолированной нейтралью на напряжение 10 кВ частоты 50 Гц и в энергосистемах с заземленной нейтралью на напряжение 20 кВ частоты 50 Гц (Рис.7) [2].

Б. В 2001 г. по запросу из г. Минск, Республика Беларусь, разработаны:
1. «Муфты соединительные и концевые для одножильных кабелей с бумажной изоляцией на напряжение 1 кВ», ТУ 3599-007-04001953-2000, предназначенные для одножильных кабелей с бумажной пропитанной изоляцией с медной или алюминиевой жилой сечением 300-800 мм2.

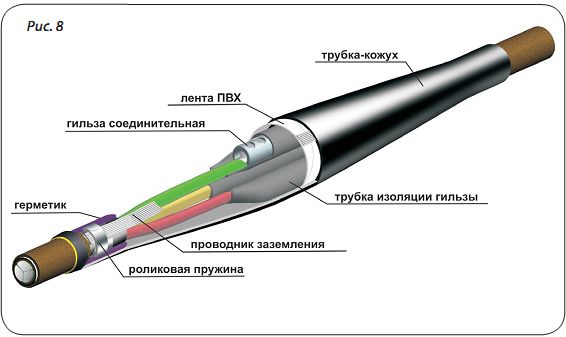

2. «Муфты соединительные и концевые для кабелей с пластмассовой изоляцией на напряжение до 1 кВ», ТУ 3599-011-04001953-2001. Это муфты соединительные и концевые (внутренней и наружной установки) для кабелей с пластмассовой изоляцией с числом жил 3, 4 и 5 на напряжение до 1 кВ включительно частоты 50 Гц (Рис. 8).

В. Совместно с ГУП «Московский метрополитен» в 2006 г. приступили к выпуску «Муфты соединительные и концевые, не распространяющие горение, для кабелей с пластмассовой изоляцией на напряжение 1 и 3 кВ», ТУ 3599-017-04001953-2006. Муфты соединительные и концевые (внутренней установки), не распространяющие горение, для одножильных силовых кабелей с пластмассовой изоляцией с медной или алюминиевой жилой сечением 50-625 мм2 на напряжение 1 и 3 кВ частоты 50 Гц.

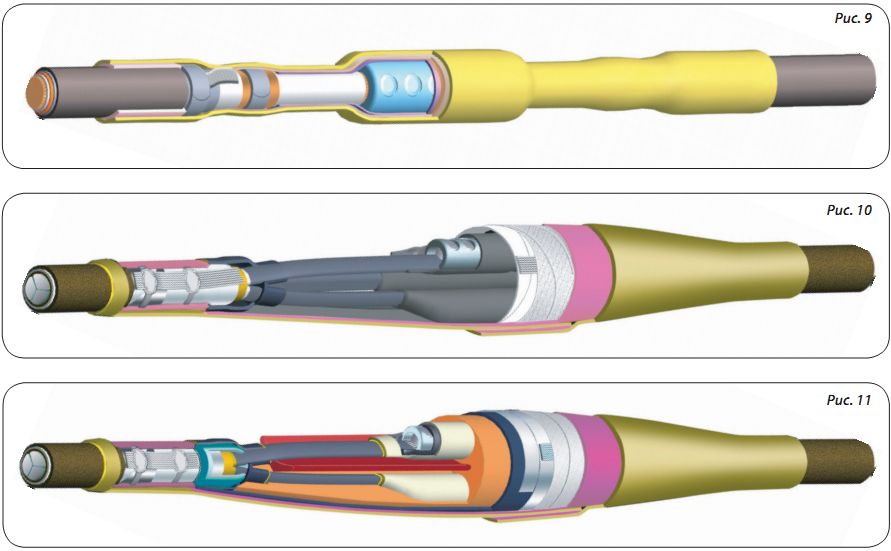

В комплект муфты входят: соединительная винтовая гильза, трубка для изоляции гильзы, трубка изоляции медного экрана, трубка ТТнг, проводник заземления, контактная пружина (2 шт.), герметик «Dнг» (Рис. 9). Муфты могут применяться в электрических сетях постоянного напряжения [3].

В 2004 г. ЗАО «ПЗЭМИ» подписано соглашение о научно-техническом и коммерческом сотрудничестве с ОАО «ВНИИКП» и ЗАО «Торговый дом «ВНИИКП», направленное на объединение усилий по разработке и организации производства нового поколения концевых и соединительных муфт для проводов и кабелей для атомной энергетики и общего промышленного назначения с низким дымо- и газовыделением, огнестойких, не содержащих галогенов и не распространяющих горение.

Г. В 2004 г. согласованы с Атомэнерго, разработаны и внедрены в производство:

1. «Муфты соединительные и концевые внутренней установки на напряжение до 1кВ, не распространяющие горение», ТУ 3599-012-04001953-2004, предназначенные для силовых кабелей с пластмассовой изоляцией, не распространяющих горение, с низким дымо- и газовыделением на напряжение до 1 кВ частоты 50 Гц при поставке на внутренний рынок и на экспорт, в том числе для АС вне гермозоны в системах классов 3, 4 по классификации ОПБ 88/97 (ПНАЭГ-1-011-97) (Рис.10), а так же муфты соединительные, не распространяющие горение, огнестойкие, предназначеные для силовых кабелей с пластмассовой изоляцией, огнестойких, с низким дымо- и газовыделением на напряжение до 1 кВ частоты 50 Гц при поставке на внутренний рынок и на экспорт, в том числе для АС вне гермозоны в системах классов 2, 3 по классификации ОПБ 88/97 (ПНАЭГ-1-011-97).

В комплект муфты входят: соединительные винтовые гильзы, трубки для изоляции гильзы, трубка изоляции жил кабеля, трубка ТТнг, проводник заземления, термоусаживаемая перчатка, стеклолента, лента ПВХ, герметик «Dнг» (Рис.10).

2. В 2007 году выпущены «Муфты соединительные и концевые внутренней установки для кабелей с пропитанной бумажной изоляцией на напряжение 1 и 10 кВ, не распространяющие горение» ТУ 3599-020-04001953-2007. Распространяются на муфты соединительные и концевые (внутренней установки) на основе термоусаживаемых изделий, не распространяющие горение, для соединения и оконцевания силовых кабелей с пропитанной бумажной изоляцией на номинальное переменное напряжение от 1 до 10 кВ частоты 50 Гц и предназначенные для применения на АС вне гермозоны в системах классов 3, 4 по классификации ОПБ 88/97 (ПНАЭГ-01-011-97), общепромышленного применения, а так же при поставках на внутренний рынок и на экспорт.

В комплект муфты входят: соединительные винтовые гильзы, манжеты, трубки для изоляции гильзы, трубки изоляции жил кабеля, термоплавкий заполнитель межфазного пространства, межфазная распорка, трубка ТТнг, проводник заземления, термоусаживаемая перчатка, герметик для герметизации корешка разделки кабеля, стеклолента, алюминиевая лента, герметик «Dнг» (Рис.11).

3. «Муфты концевые внутренней установки на напряжение 6, 10 кВ, не распространяющие горение» ТУ 3599-013-04001953-2004, предназначенные для силовых кабелей с изоляцией из сшитого полиэтилена, не распространяющие горение, на напряжение 10 кВ частоты 50 Гц для эксплуатации на АС в системах классов 2, 3, 4 по классификации ОПБ 88/97 (ПНАЭГ-1-011-97), а так же для общепромышленного применения в сетях с изолированной и заземленной нейтралью категории А, В, С.

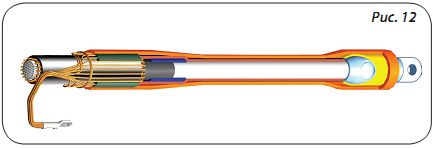

В комплект муфты входят: винтовой наконечник, трубка стресс-контроля, трубка изолирующая , манжета, наконечник для медного экрана, герметик «Dнг» (Рис.12).

Эти технические условия так же согласованы Федеральной службой по экологическому, технологическому и атомному надзору.

Муфты марки ПКВтнг-10 по ТУ 3599-013-04001953- 2004 изготовлены и поставлены через ЗАО «Торговый дом «ВНИИКП» за период 2005-2006 гг. на атомную станцию «Бушер», республика Иран, в количестве 1325 комплектов концевых муфт для кабелей с изоляцией из сшитого полиэтилена на напряжение 10 кВ в исполнении нг-LS и нг-HF, в том числе 61 комплект для установки в гермозоне АС.

По специальному заказу для АС «Бушер» изготовлены, ВНИИКП проведены испытания и поставлены 133 муфты для огнестойкого многожильного кабеля (3-х, 4-х и 5-ти) из сшитого полиэтилена марок ПвВнг(А)-FRLS и ППГЭнг-FRLS на напряжение 0,6/1 кВ.

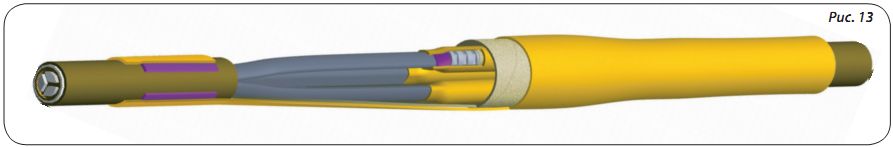

В комплект муфты входят: соединительные обжимные гильзы, трубки для изоляции гильз, трубка ТТнг, лента слюдинитовая , герметик (Рис. 13).

Испытания, выполненные по методике МЭК 60331- 21, показали, что после 180 мин. (3 часа) воздействия на муфты пламени горелки, муфты сохранили работоспособность в течение 15 мин. При воздействии номинального рабочего напряжения.

Подробно работы по разработке кабельной арматуры марки «нг» описаны в статье [4 и 5].

Д. ЗАО «ПЗЭМИ» выпускаются:
- термоусаживаемый уплотнитель кабельных проходов УКПт 200/60 для герметизации кабельных проходов диаметром 100 и 150 мм., выполненных из асбоцементных и пластиковых труб (Рис.14);

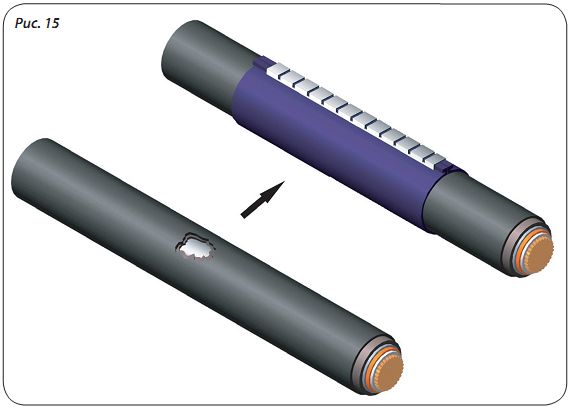

- манжета ремонтная термоусаживаемая с адгезивным слоем, предназначенная для надежного ремонта оболочек кабелей (Рис. 15);

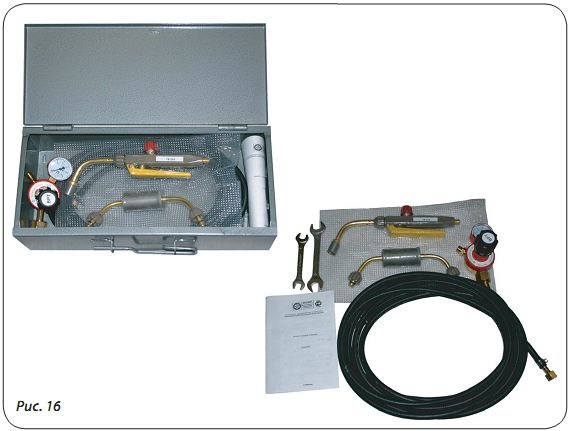

- набор газовой горелки, предназначенный для монтажа кабельной арматуры, изготовленной на основе термоусаживаемых изделий, а так же для монтажа различных термоусаживаемых материалов (Рис.16);

- «Наконечники кабельные винтовые из алюминиевого сплава» ТУ 3599-003-04001953-2006, «Гильзы кабельные соединительные винтовые из алюминиевого сплава» ТУ 3599-004-04001953- 2006» (Рис. 17).

На заводе уделяется много внимания разработке новых материалов, новых элементов конструкций, в том числе контактных соединений.
