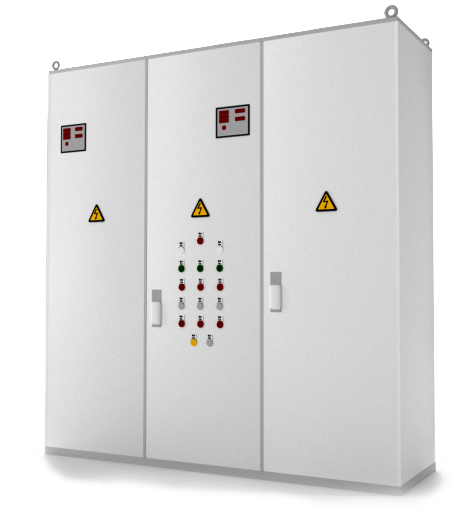

Низковольтные комплектные устройства (НКУ)Низковольтные комплектные устройства – предназначаются для приема, распределения электрической энергии и защиты кабельных линий от перегрузок и коротких замыканий напряжением до 0,4кВ и частотой 50Гц.
Устройства комплектные низкого напряжения служат для приёма и распределения электроэнергии. Кабельные линии защищены от перегрузок и коротких замыканий. Распределительное устройство низкого напряжения используются на предприятиях, в учреждениях, организациях, жилых домах.
НазначениеНизковольтные распределительные устройства важны для снабжения электричеством с использованием низковольтной аппаратуры разных производителей. Возможность комбинировать устройства для управления и распределения энергии со шкафами управления электроприводами даёт гибкость решения задач снабжения электроэнергией.
Их используют при температуре от -10°С до +40°С в невзрывоопасной среде, если в ней не содержится токопроводящая пыль и агрессивные газы. Конструкция позволяет обслуживать НКУ с 4-х сторон, если установить двери на какую-либо сторону шкафа (взамен боковой стенки).
Секция НКУ представляет собой 1 шкаф ввода и 1 или более шкафов вывода. Низковольтные комплектные устройства оснащают:
• автоматическими выключателями;
• разъединителями;
• трансформаторами;
• системами управления.
В состав комплекта входят шкафы НКУ 0,4 кВ, шинный мост, запасные части и детали, которые сняты на период транспортировки, а также сопроводительная документация.
Отличительные особенности:
• Высокий уровень надежности и безопасности – благодаря использованию материалов от известных компаний-изготовителей, инновационных решений и строгому контролю качества на каждом этапе производства. Блок НКУ ВРУ может находиться в выдвижных либо стационарных модулях, что позволяет осуществлять обслуживание элементов без снятия напряжения. Контроль и управление производится без открывания дверей.
• Разнообразные решения – особенности конструкции позволяют изготовить устройство любой сложности. В производстве НКУ используются все возможные виды технологических и электрических защит, надёжные выключатели.
• Модульная конструкция. Двухрядный щит НКУ 0,4 кВ имеет в составе шинный мост для соединения секций между собой.
• Возможность использовать любые виды выкатных блоков и коммутационного оборудования.
Области применения НКУ
НКУ 0,4 кВ работают как распределительные щиты, щиты и шкафы управления, РУ в системах энергетического снабжения, автоматизации и управления.

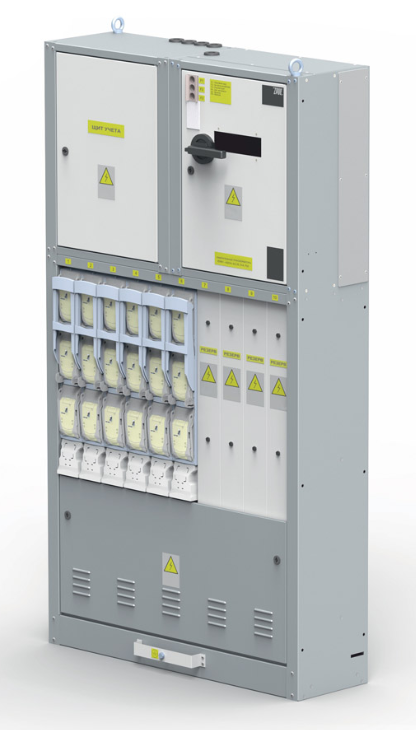

НКУ типа RN-W
Предметом описания являются низковольтные распределительные устройства типа RN-W, предназначенные для питания низковольтного электрооборудования. Они широко используются в трансформаторных подстанциях, в городских сетях, на промышленных предприятиях, в универмагах, а также других объектах.ХАРАКТЕРИСТИКА
• возможность визуально контролировать состояние кабельных присоединений без открытия распределительного устройства,
• все кабели подсоединены в нижней части распределительного устройства,
• небольшие размеры, компактная конструкция,
• возможность безопасной замены поврежденного выключателя нагрузки без необходимости отключения распределительного устройства,
• возможность настройки оборудования под напряжением,
• соединение кабелей без необходимости запрессовки кабельных наконечников,
• возможность работы с кабельными сетями низкого напряжения типа TN-S, TN-C, TN-C-S, TT, IT,
• возможность вывода отходящих кабелей вверх,
• корпус питающего элемента стандартно оборудован гнездом предохранителя, питающимся от выключателя.
КОНСТРУКЦИЯ
Корпус распределительного устройства состоит из гнутых элементов, изготовленных из алюмоцинкового листа, соединенных заклепками, что обеспечивает эквипотенциальность. Распределительное устройство состоит из независимых элементов (питания, отходящих линий, оборудования для измерения и т.п.), что позволяет простым образом расширять существующие и проектировать новые комплекты.
ЭЛЕКТРООБОРУДОВАНИЕ
• в панели питания можно установить следующие устройства:
o выключатель нагрузки INP-1250 или INP-1600 в стандартной комплектации либо иной по согласованию с производителем,
o автоматические выключатели MCCB 630÷1600 A.
• в панели отходящих линий можно применить следующие устройства:
o ARS гр. 00÷3 производства АО Apator - в стандартной комплектации;
o BTVC гр. 00÷3 производства Pronutec -в стандартной комплектации;
o NSL-E3 или NSL гр. 00÷3 производства EFEN - в стандартной комплектации
o либо другие по согласованию с производителем.
• дополнительно в распределительном устройстве могут быть установлены:
o контрольные приборы для измерения тока и напряжения,
o учёт электроэнергии,
o шкаф уличного освещения,
o конденсатор для компенсации холостого хода трансформатора
• шинные соединения изготовлены из медных полос сечением, соответствующим номинальному току.
• в случае выключателей нагрузки типа: ARS, BTVC, NSL-E3, NSL существует возможность установить вместо одного выключателя нагрузки гр. 1÷3 двух выключателей нагрузки гр. 00 без изменения конструкции распределительного устройства.
Основные технические характеристики
| Электрические характеристики | |
|---|---|
| Номинальное напряжение изоляции | 690 В |
| Номинальное напряжение | 400 В / 500 В |
| Испытательное ударное выдерживаемое напряжение | 8 кВ |
| Номинальная частота | 50 Гц |
| Номинальный ток распределительного устройства | 1250 A / 1600 A / 2000 A 1) |
| Номинальный ток термической стойкости | до 25 кА (1c) |
| Номинальный пиковый ток | до 63 кА |
| Механические характеристики | |
|---|---|
| Размер | ширина в зависимости от конфигурации высота от 1275 до 2075 мм глубина 320/400мм |
| Степень защиты IP | IP2X / IP4X |
| Степень защиты IK | до IK 10 |
| Защита поверхности | корпус из стального листа - окрашенный или алюцинковый щиты из стального листа - окрашенные или алюцинковые кабель-каналы изготовлены из пластика |
| Покраска (порошковая технология): | стандарт- RAL 7035, другой цвет - по желанию |
| Компоненты из искусственных материалов | не содержат галогенов, самоугасающие, огнестойкие, не содержат CFC |
| Условия эксплуатации | |
|---|---|
| Температура окружающей среды - нижняя граница температуры окружающей среды - верхняя граница температуры окружающей среды - средние температуры окружающей среды на протяжении 24 часов |
Температура окружающей среды -5oC (-25oC)2) +40oC -5oC до 35oC |
| относительная влажность | до 50% (при температуре 40oC) |
| допустимая высота места установки | до 1000 м над уровнем моря |
| окружающая среда по месту установки | не содержит химически-агрессивного и проводящего пыль пара и газа |
По желанию клиента допустимо изготовление распределительного устройства, соответствующего другим параметрам.

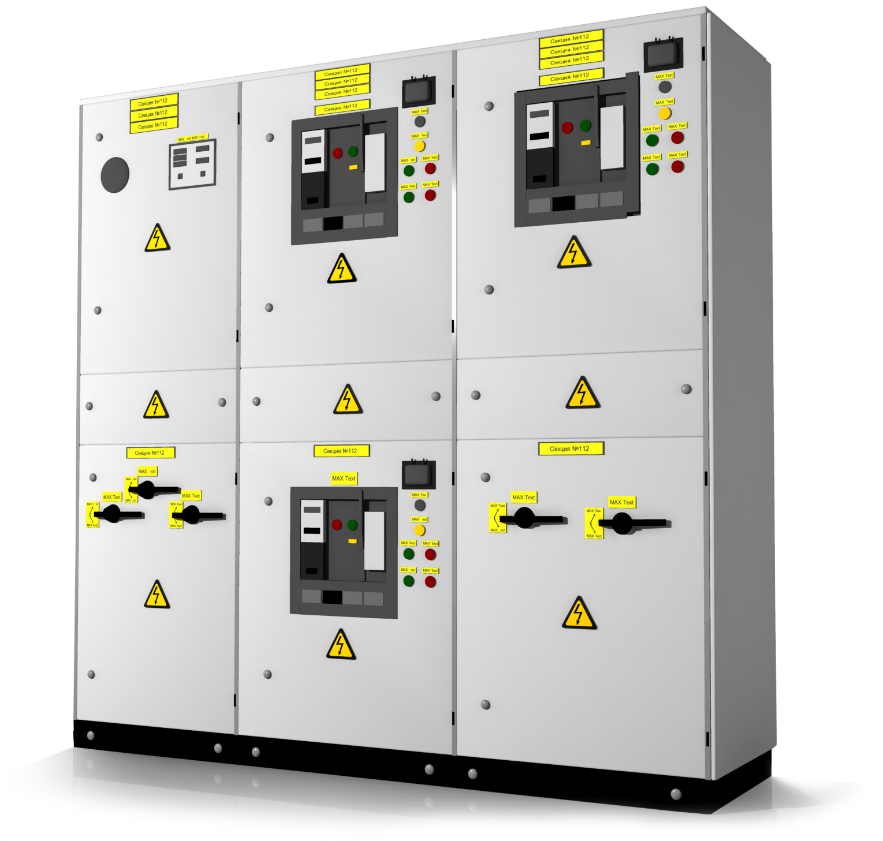

НКУ типа ZR-W
Распределительные устройства типа ZR-W предназначены для распределения электроэнергии на всех уровнях дистрибуции, управления и защиты электрооборудований от коротких замыканий и перегрузок. Могут использоваться как главные распределительные щиты, цеховые щиты или шкафы управления.Благодаря универсальной конфигурации, распределительное устройство ZR-W может быть использовано в следующих отраслях промышленности:
• химической / нефтехимической,
• фармацевтической,
• электростанциях и теплоэлектростанциях,
• тяжелой промышленности: угольные шахты, металлургические заводы, коксовые заводы,
• легкой промышленности: целлюлозно-бумажная, текстильная, производство техники.
Используется также в инфраструктуре:
• серверных,
• аэропортах,
• офисных зданиях,
• торговых центрах,
• больницах.
ХАРАКТЕРИСТИКА
• простая монтажная система, не требует использования сложных производственных процессов иинструментов, что значительно снижает время производства,
• продуманная конструкция состоит из повторяющихся элементов, благодаря чему возможно серийное производство компонентов распредустройств,
• простота в модификации (реконструкции и расширении) дает возможность адаптации прибора к изменившимся потребностям,
• в зависимости от требований возможно изготовление распредустройства с главными сборными шинами, расположенными в верхней или задней части шкафа, что даёт возможность ввода кабелей как сверху, так и снизу распредустройства,
• лёгкий сервис и техническое обслуживание предоставляют возможность установки в шкафу различных функциональных блоков,
• 25-летний опыт в проектировании и улучшении распределительного устройства привел к введению новых решений, повышающих безопасность этого распредустройства,
• использование материалов и оборудования только высокого качества, соответствующих европейским и российским стандартам.
| Электрические характеристики: | |
|---|---|
| Номинальное напряжение изоляции | 690 В / 1000 В / 1500 В1) AC до 1500 В DC |
| Номинальное напряжение | 400 В / 500 В / 690 В / 1000 В2) AC до 1200 В DC |
| Испытательное ударное выдерживаемое напряжение | 8 кВ / 12 кВ |
| Номинальная частота | 50 Hz |
| Номинальный ток распределительного устройства | с 1000 до 6300 A |
| Номинальный ток термической стойкости | до 105 кA (1c) |
| Номинальный пиковый ток | до 231 кA |
2) Изготовление на заказ до 1000 В.
| Механические характеристики: | |
|---|---|
| Размер | Ширина с 400 до 1200 мм Высота 1900 / 2200 мм Глубина 600 / 800 / 1000 мм |
| Уровень защиты IP | с IP20 до IP54 |
| Уровень защиты IK | до IK 10 |
| Вид внутреннего разделения (в зависимости от типа ячейки) | с 2A до 4B |
| Защита поверхности | каркас из оцинкованной листовой стали 2,5 мм защитная панель (двери) с окрашенной жести 1,5 / 2 мм3) кабельный короб из окрашенной стали 1,5 мм |
| Покраска (порошковая технология): | стандарт- RAL 7035, другой цвет — по желанию |
| Компоненты из искусственных материалов | не содержат галогенов, самоугасающий, огнестойки, не содержит CFC |
| Условия эксплуатации: | |
|---|---|
| Температура окружающей среды - нижняя граница температуры окружающей среды - верхняя граница температуры окружающей среды - средняя температура окружающей среды в течение 24 часов |
-5°C (- 25°C)4) + 40°C -5°C до 35°C |
| Относительная влажность | до 50% (до 50% (при температуре 40°C) |
| Высота места установки | до 1000 н.у.м. |
| Атмосфера по месту установки | не содержит химически-агрессивного и проводящего пыль пара и газа |
