Трансформаторы силовые сухие трехфазные с литой изоляцией напряжением до 24 кВ выпускаются сериями:ТСЛ, ТСЛ (З), ТСН, ТСНЗ, ТС, ТСЗ
|
Линейка мощностей: ТС ... -- 40 кВА ТС ... -- 63 кВА ТС ... -- 100 кВА ТС ... -- 250 кВА ТС ... -- 400 кВА ТС ... -- 630 кВА ТС ... -- 1000 кВА ТС ... -- 1250 кВА ТС ... -- 1600 кВА ТС ... -- 2500 кВА ТС ... -- 3150 кВА ТС ... -- 4000 кВА ТС ... -- 6300 кВА |
|
Сухие трансформаторы 6, 10, 35 кВ (Сухие трансформаторы 6, 10, 35 кВ)
Трехфазные сухие трансформаторы с воздушно-барьерной изоляцией с переключением без возбуждения (ПБВ), предназначены для преобразования электрической энергии в электросетях трехфазного переменного тока частотой 50 Гц. Регулирование напряжения до ±5% ступенями по 2,5% ПБВ происходит путем перестановки перемычек.
Устанавливаются в промышленных помещениях и общественных зданиях, к которым предъявляют повышенные требования в части пожаробезопасности, взрывозащищенности, экологической чистоты.
Выпускаются в следующих исполнениях:
1. В стандартном исполнении / без кожуха;

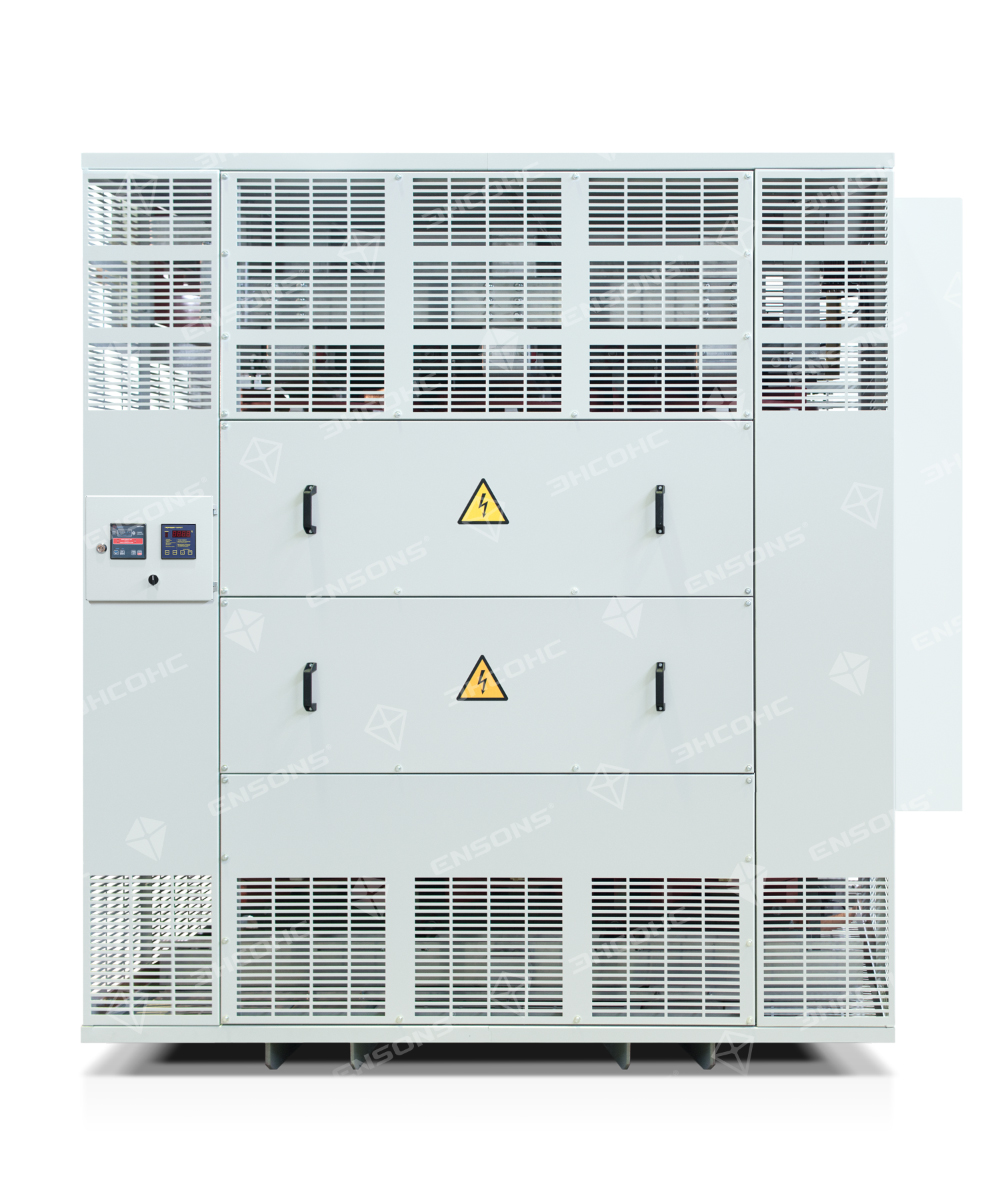

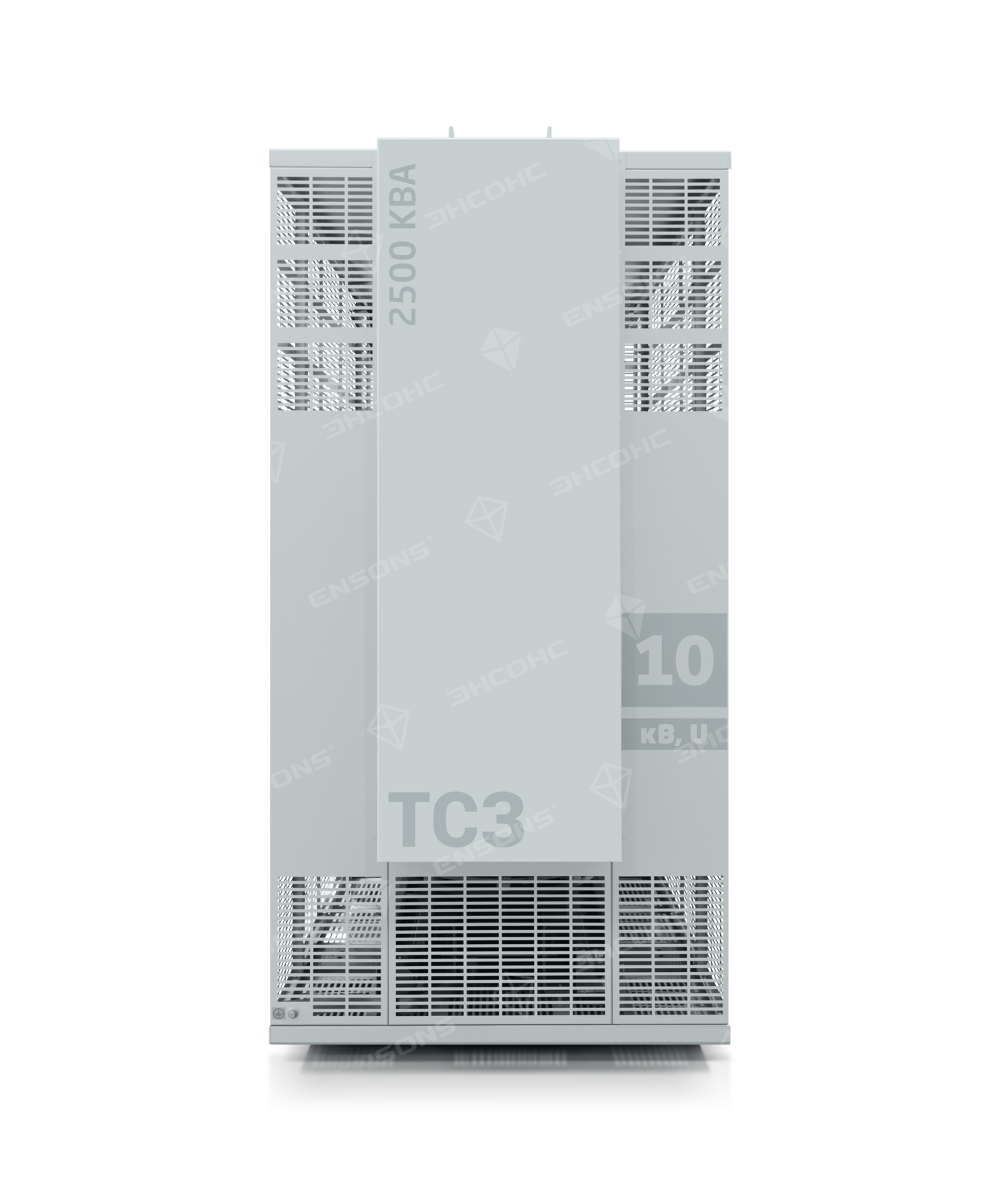

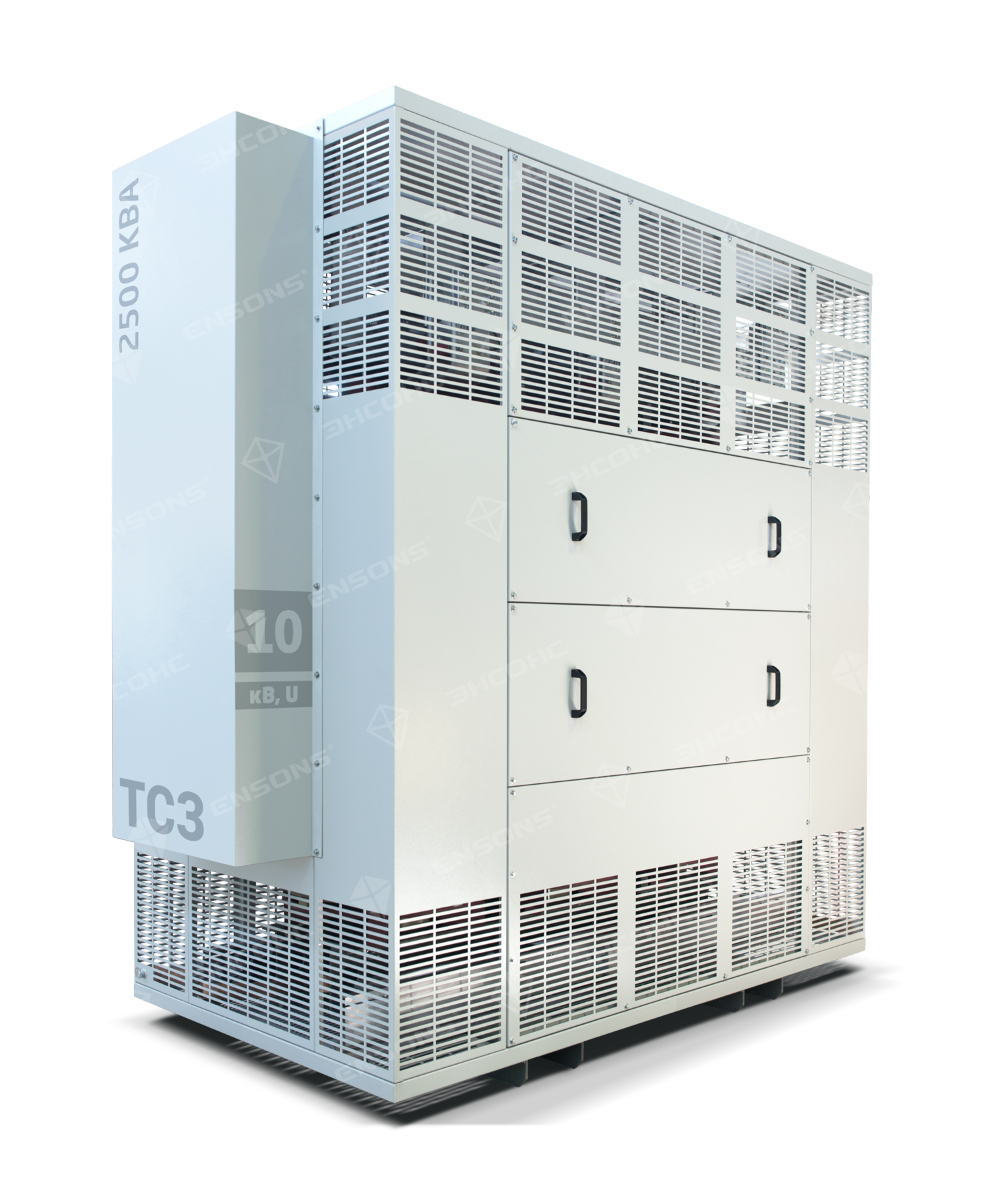

2. Со степенью защиты / с кожухом;
3. По специальному заказу.
Виды сухих трансформаторов:
1. Распределительные
2. Преобразовательные
3. Специальные
Основные параметры:
Номинальная мощность: от 160 до 3150 кВА;
Напряжение ВН: 6, 6.3, 10, 10.5, 20, 35 кВ;
Напряжение НН: 0.23, 0.40, 0.69, 10 кВ;
Материал обмоток: медь, алюминий;
Класс нагревостойкости: H (180°С);
Степень защиты кожуха: IP21 / IP31 / IP33 / IP54;
Климатическое исполнение: У, УХЛ, Т;
Категория размещения: 1, 2, 3, 4;
Срок эксплуатации – 30 лет;
Гарантийный срок – 5 лет.
Режим работы
Трансформаторы с воздушно-барьерной изоляцией могут работать с перегрузкой до 120% без дополнительных вентиляторов длительно. А с перегрузкой до 140% в течение 1 часа, а с дополнительной вентиляцией – более 1 часа. Это связано с применением изоляции класса нагревостойкости H (180°С), при этом следуя требованиям рынка – потери в трансформаторе на уровне требований европейских стандартов, которые учитывают более низкие классы нагревостойкости изоляции. В итоге – в конструкцию заложены значительные запасы по нагреву, что позволяет нашим трансформаторам работать с указанной перегрузкой.
Управление
Контроль температуры и защита от перегрева трансформаторов осуществляется с помощью датчиков, встроенных в обмотку низшего напряжения и выведенных на клеммы цифрового реле.
Охлаждение
Обеспечивается благодаря вертикальными горизонтальным каналам охлаждения. Благодаря воздушно-барьерной конструкции трансформатор выдерживает кратковременные перегрузки без дополнительной вентиляции. Для увеличения перегрузочной способности возможна дополнительная комплектация вентиляторами.
Ремонт и сервис
При повреждении обмотки ВН существует возможность ремонта и замены поврежденной части, таким образом обмотки трансформаторов с воздушно-барьерной изоляцией ремонтопригодны, в отличии от литых обмоток.
Схема и группа соединения обмоток:
D/Yн-11 | Y/ Yн-0 | Y/Zн-11 | Yн/D-11 | Zн
Класс напряжения 6 и 10 кВ | Характеристики
| Номинальная мощность трансформатора | Потери холостого хода, Вт | Потери короткого замыкания, Вт | Напряжение короткого замыкания, % | Ток холостого хода, % |
| 400 кВА | 940 | 5 500 | 6 | 0.50 |
| 630 кВА | 1 250 | 7 600 | 6 | 0.40 |
| 1000 кВА | 1 800 | 11 000 | 6 | 0.40 |
| 1250 кВА | 2 100 | 13 000 | 6 | 0.30 |
| 1600 кВА | 2 400 | 16 000 | 6 | 0.30 |
| 2000 кВА | 3 000 | 18 000 | 6 | 0.30 |
| 2500 кВА | 3 600 | 23 000 | 6 | 0.30 |
| 3150 кВА | 4 300 | 28 000 | 6 | 0.25 |
Класс напряжения 35 кВ | Характеристики
| Номинальная мощность трансформатора | Потери холостого хода, Вт | Потери короткого замыкания, Вт | Напряжение короткого замыкания, % | Ток холостого хода, % |
| 400 кВА | 1 300 | 6 000 | 6.0 / 8.0 | 0.60 |
| 630 кВА | 1 600 | 8 400 | 6.0 / 8.0 | 0.50 |
| 1000 кВА | 2 250 | 11 000 | 6.0 / 8.0 | 0.50 |
| 1250 кВА | 2 600 | 13 000 | 6.0 / 8.0 | 0.40 |
| 1600 кВА | 3 000 | 16 000 | 6.0 / 8.0 | 0.40 |
| 2000 кВА | 3 500 | 18 500 | 6.0 / 8.0 | 0.40 |
| 2500 кВА | 4 200 | 23 000 | 6.0 / 8.0 | 0.40 |
| 3150 кВА | 5 000 | 28 000 | 6.0 / 8.0 | 0.40 |
Преимущества сухих трансформаторов ЭНСОНС:
1. Устойчивость изоляции трансформатора к увлажнению и загрязнению за счет пропитки обмоток специальным электроизоляционным лаком.

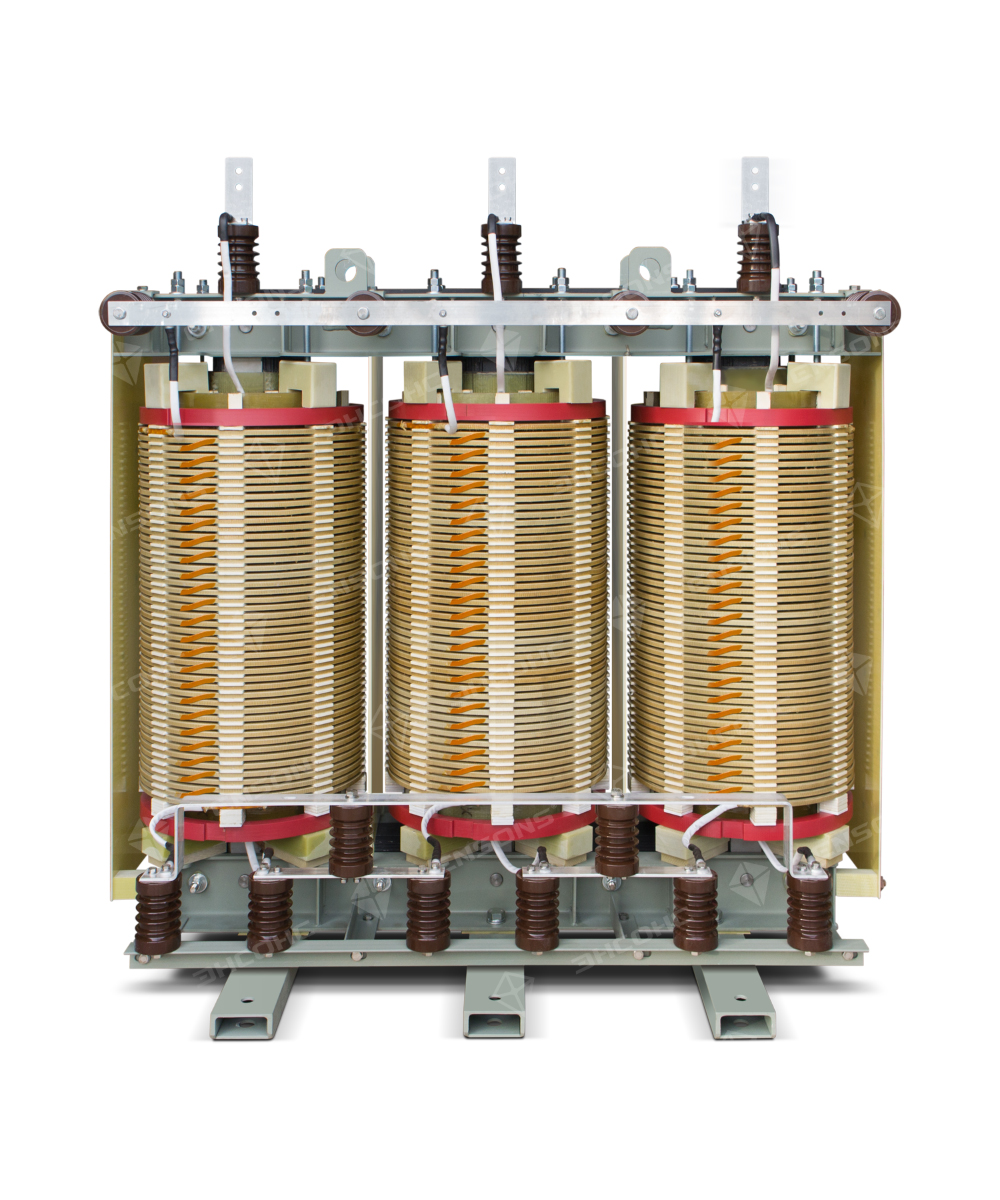

2. Обмотки ВН трансформаторов с воздушно-барьерной изоляцией состоят из непрерывно намотанных дисков, при такой конструкции в продольной изоляции не возникает больших напряженностей электрического поля, в следствии чего отсутствует возможность возникновения частичных разрядов.
3. Керамические прокладки между дисками обмотки не подвержены возгоранию.
4. Основная изоляция обмоток — воздух не подвержена тепловому и электрическому старению, что позволяет сохранить надежность трансформатора в течении всего срока службы.
5. Стойкость к усилиям от токов КЗ достигается за счет применения в качестве проводника обмотки НН ленты из алюминия или меди. Осевая стойкость обмоток ВН обеспечивается применение нажимных колец из изоляционного материала.
